Laminierung Kopfer und Aluminium
Das Laminieren der Sammelschienen gehört zu den Spezialitäten von Electris.
Das Laminieren der Sammelschienen gehört zu den Spezialitäten von Electris.
Electris ist eine der wenigen Firmen in Europa, die das Laminieren von Sammelschienen beherrscht.

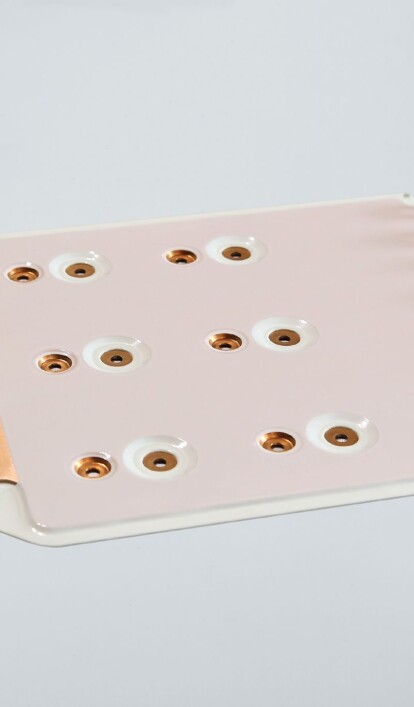

Laminierte Sammelschienen sind Komponenten aus Kupferschichten, die durch ein dünnes Dielektrikum getrennt und zu einer einheitlichen Struktur laminiert sind. Durch die Laminierung wird jede Kupferschicht entsprechend isoliert, wodurch die leitfähigen Bauteile mit unterschiedlichem Potential voneinander elektrisch getrennt sind. Das Hauptziel der Herstellung dieser technologisch fortgeschrittenen Produkte ist also die Optimierung der elektrischen Parameter.
Unsere Maschinen ermöglichen uns die Herstellung von Komponenten in verschiedenen Formen – von kleinen Bauteilen bis hin zu solchen mit Abmessungen von 650 *800 mm. Wir können sowohl einzelne Bauteile als auch große Serien von laminierten Produkten fertigen. Wir bieten unseren Kunden auch entsprechende HV- (30 kV) und PD-Spannungstests an, die eine Produktqualitätsgarantie sind.
Der Einsatz von entsprechend laminierten Sammelschienen sorgt für Platzeinsparungen in Schaltanlagen oder Steuerschränken, eine einfache Montage und hohe Effizienz. Bei hoher Stromstärke bewähren sich Sammelschienen viel besser als Kabel und Leitungen.
Laminate von Electris bedeuten:
- Platzeinsparungen – im Vergleich zu leistungselektronischen Geräten, die über Kabel miteinander verbunden sind, sorgen Sammelschienen für viel bessere Platzverhältnisse.
- Einfache Montage – elektronische Systeme oder Bauteile werden direkt auf der laminierten Sammelschiene montiert. Dadurch ist die Montage einfach und die ganze Anlage wartungsfreundlich, was zur Reduzierung der Herstellungs- und Wartungskosten beiträgt.
- Verbesserung der elektrischen Eigenschaften – Reduzierung der Induktivität und Impedanz – die hohe Kapazitätsverteilung sorgt für eine niedrige spezifische Impedanz, während die größere Fläche und der größere Querschnitt für niedrige Induktivität sorgen.
- Verbesserte Strombelastbarkeit - laminierte Stromschienen haben einen größeren Querschnitt und bieten eine höhere Strombelastbarkeit.
- Bessere Wärmeleistung – größere Fläche sorgt für bessere Wärmeabführung oder Wärmeabstrahlung.
Dank der modernen und technologisch fortschrittlichen Maschinen sowie dem Wissen unserer Ingenieure garantiert Electris eine sehr hohe Qualität unserer laminierten Komponenten.
Auf der Grundlage der entsprechenden Dokumentation setzen wir Ihr Konzept in ein fertiges Produkt um.
